Durchgehende Oberflächenstruktur für Küchenfronten, Schränke etc.

Die Kanten der zusammenhängenden Teile werden mit Buchstaben von A-Z markiert. Zwei Kanten mit dem gleichen Buchstabe werden zuammengehalten z.B. A-A, oder C-C. Teile können auch gegeneinander verschoben werden mit Angabe eines Masses nach dem Buschstabe z.B. A1000.

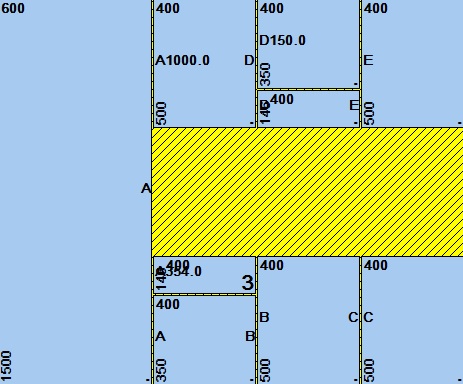

Dartstellung eine Küchenfront​

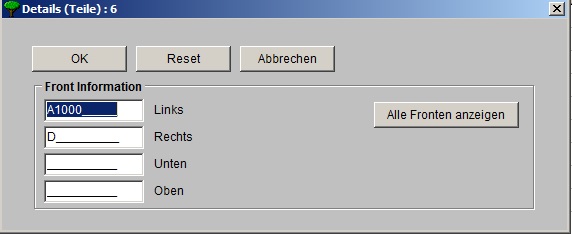

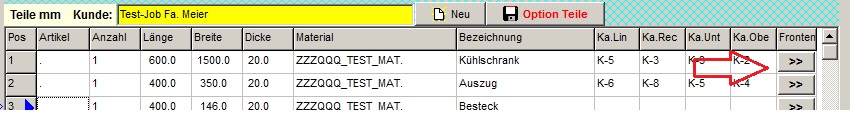

Eingabe der Buchstaben bei jedem Teil

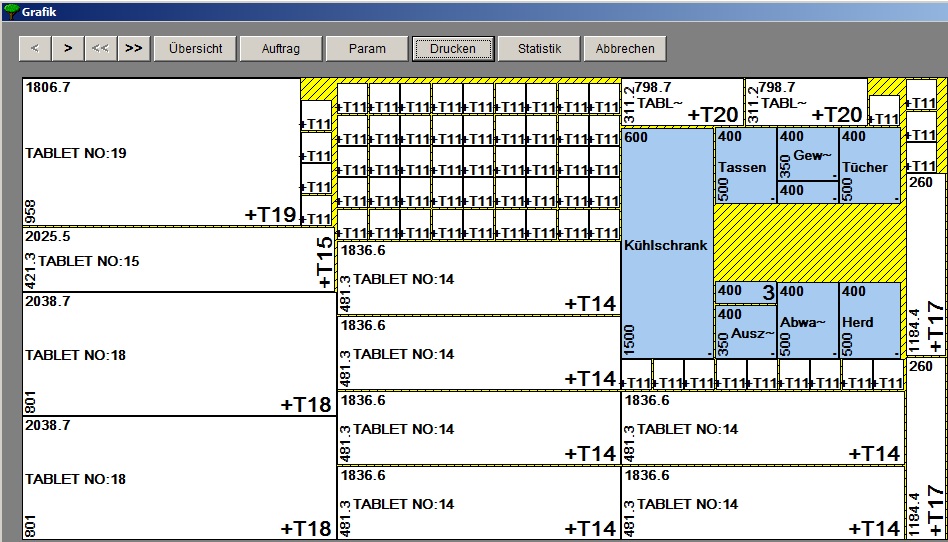

Optimierunsvorschau mit eingebetteter Küchenfront​

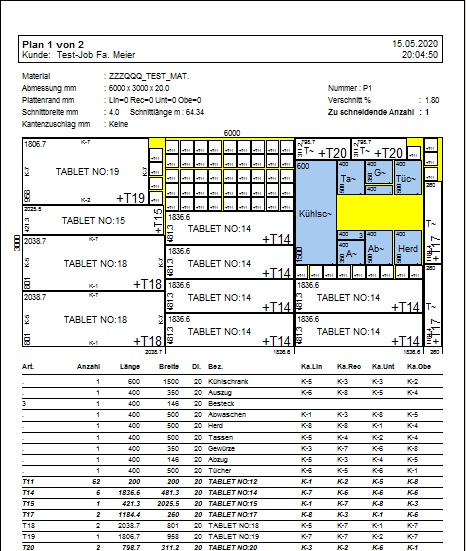

Gedrucktes Arbeitspapier für die Säge
